  雙面趨勢、列印省事
  江瑞璋 February 20, 2001
  請把你的想法寫信給我:raymond@brainnew.com.tw


摘要

     大型噴墨印表機已發展至近趨成熟階段了,現在除了比品質、比速度外,還要比實用性。以書籍印刷來說,我們當然希望讓客戶看到的樣張不再是單張而己,是一冊裝訂好的書最好。這個理想終有一天會實現的,因為在DRUPA 2000的會場上及今年即將登場的ON DEMAND 2001您都可以看到數位印刷大行其道,其中帶領數位印刷發展的主要原因除了列印技術外,裝訂、裝配自動化也佔有很高的成份。因此,你一定也嚮往提供更好的服務給您的客戶。此時、採用雙面列印的方式可是您搶佔先機的好方法,不但省了您的荷包、也做了最佳的行銷。

 前言

          列印不應只是單純的噴墨打樣,或應用色彩管理技術而已。它如果結合了資料管理系統就可成為更有價值的進出貨管理。如果用於個性化商品的廣告行銷可以達到最有效的直效行銷。如果用於有價證券列印它就可稱為是保密的印刷方式。而在書本的製作過程中,我們也想提供如同裝訂成冊的書籍先給客戶校樣。整本書的校樣方式除了後加工機具需要配合外,雙面列印可是一大關鍵。因此本文採用了永豐餘新研發的雙塗紙做了一些測試。經過多次測試和修正配方後,此新配方的雙面用紙在品質上的表現令人激賞外,接下來您一定想用現在的大圖噴墨印表機印出雙面的影像於同一張紙上。有了這些經驗之後,下一步對於這樣的打樣方式更能駕輕就熟的看出各大廠商發展的趨勢。

您手頭上的紙能列印雙面嗎

你手頭上大多數的紙都能列印雙面,但是不能保證有相同的列印品質。因為紙張如果兩面的塗料配方不相同的話,那麼同一章節的內文和圖案就會有不相同的結果。所以你需要能列印雙面的紙張來保證兩面有相同一致的印刷適性。兩面用紙的構造示意圖如下:

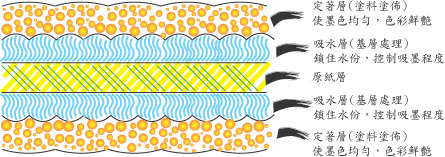

                         雙面用紙構造圖

此次所用紙張的基本資料如:

小蜜蜂彩噴繪圖機專用紙(新配方),由永豐紙業提供。
     如有需要請洽 www.yfp.com.tw (事務用品)或 2321-6661-256, 215
1440dpi解析力,高白度、耐水、耐刮的大尺寸專業紙張
適合海報、印刷打樣、人像圖型寫真業者使用
單面塗佈 95gsm 36" x 45M / 24" x 45M     130gsm36" x 30M / 24" x 30M     170gsm 36" x 25M
雙面塗佈 140gsm 25" x 35" (100張) 32" x 37" (100張)

現今的雙面列印機

現今能列印雙面的機器有分為手動翻面和自動翻面的兩種款式,兩者都需要軟體來輔助前後頁的定位系統,以使其印刷十字線的誤差能減少。以下即目前我所知道的機具:

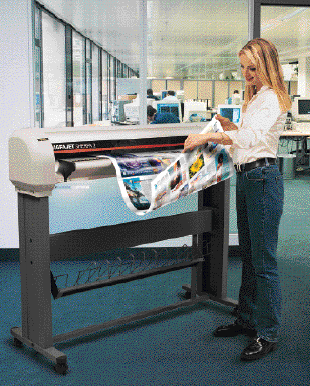

1.      AGFAJET SHERPA 2

此為可列印雙面的機具,可單張進紙,但在列印第二面時必須要以手動的方式翻面。由圖中您可看出列印出來的樣張是兩面都有影像的打樣方式。再經過摺疊之後就是完整的一份簡介了。請參考:
http://www.agfahome.com/product/CatProd_DisplayPublic.html?id=3245

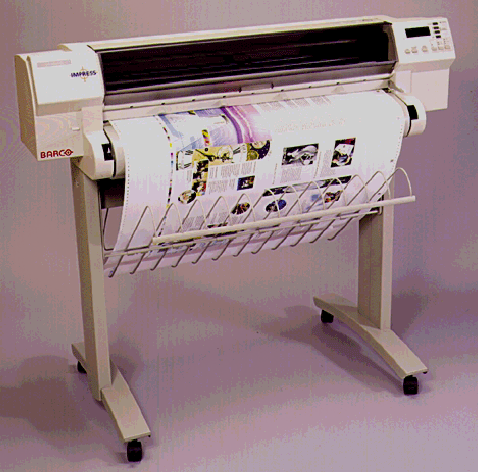

2.      BARCO IMPRESS系列

詳細資料請參考:
http://194.7.253.113/graphics/printers/products/impress2000.htm

3.      CREOSCITEX IRIS 43 WIDE

請參考:
http://www.creoscitex.com/products/proofing/iris/printers/iris43wide.asp

4.      SPINJET系列


請參考
http://www.spinjet.com/index.htm

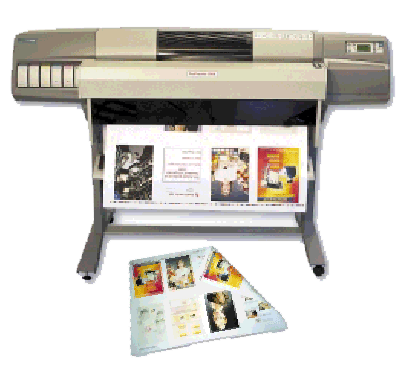

5.      SOMITRACK AB 的 PREPROOFER

請參考:http://www.somitrack.com/



對準時以方便裝訂為原則

雙面列印不能在紙張的天地左右任意的打印,是要有規矩的。至少您要想到頁碼順序不能出差錯,裁的時候不能切到影像。此外,更要考慮到後序裝訂的問題,要每一台紙都能方便的摺成帖、台與台之間的位置要一致才能做到精準的三面修邊。所以您到印刷廠看師父們在印刷之前準備開印的校準過程中,時常會把紙張拿起來對著日光燈看一下,然後再拿尺量一下,就是這個道理。他們要把印刷的十字中線調整於紙張的正中央,且每一台都要位於同樣的位置才能讓裝訂時能在同一規格下進行摺紙、配帖和修邊裝訂。(以上印刷廠的情形是屬於較不具規畫性的生產方式,這些準備動作都應該要於印前的流程裡規畫好,版上印刷機時只需做上版及校對即可,不應浪費太多印刷機的時間於調校十字線。而要做到此點,依台灣客戶單獨採購紙品的習慣,客戶必須要配合。如果印前製作時事先都不清楚紙張的尺寸,那麼要教印刷廠如何將印刷十字中線印於紙的中央呢?如何做這些規畫呢?)所以,為了有好的裝訂品質,在雙面列印時我們至少要控制到兩面的十字中線要對準,並且位於紙張的中央。

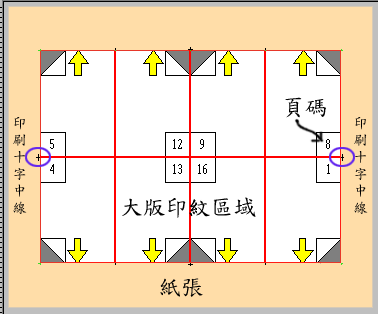

印刷十字中線印於紙張的中央位置

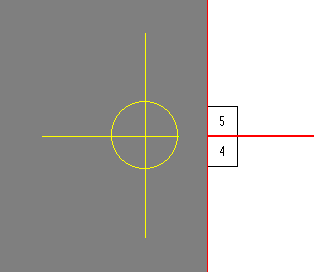

印刷十字中線



如何對準

在多次的測試中,各機型大都有些共通性:

1.     就是能自動偵測紙張的寬度和位置。這意味著操作者在進紙時可以不必太在意紙張的左右位置,因為機器能自動偵測列印的起始點。

 2.    但列印時不一定能印於紙張的正中央

所以操作印表機的同時再由軟體來設定大版印紋區域的位置就可輕易的將印刷十字線印於紙張的中央。以下是以嶄新科技的軟體來說明:

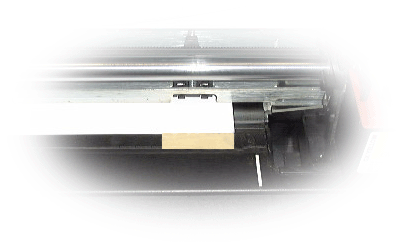

紙張進紙,由於機器能自動偵測紙張的左右位置,只要不歪斜即可。 而圖中貼黃色紙膠處為標示紙張上下的起始位置

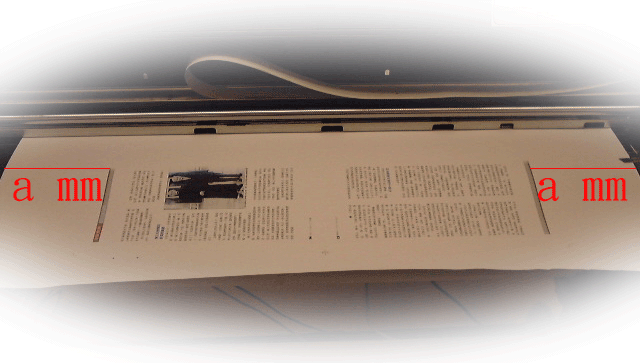

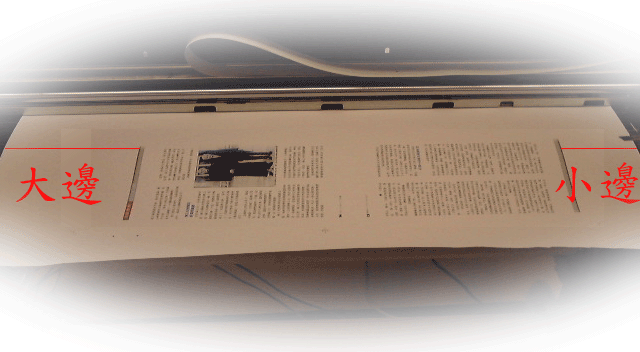

機器偵測到紙張的起始位置,可是卻無法將影像列印於中央 必須藉助軟體將大版印紋區域往左邊移動

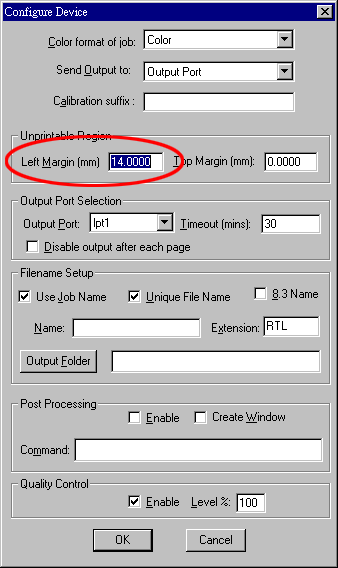

先在BrainNew的ImageHarbor軟體上設定往左邊偏移,此位移量為不可列印的區域

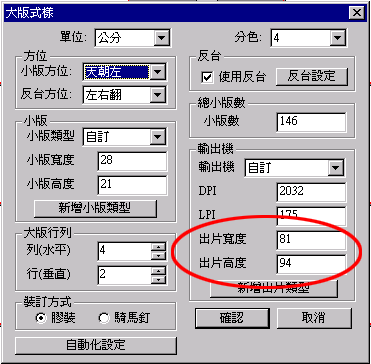

在BrainNew的PostRip軟體上設定你所使用紙張的寬和長度

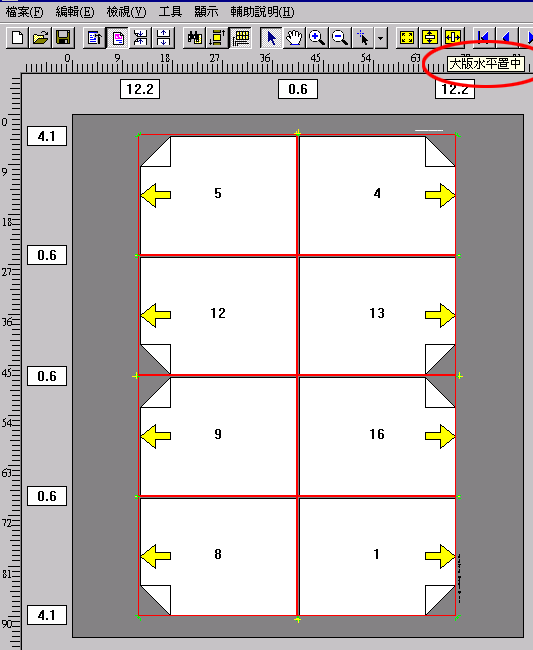

在BrainNew的PostRip軟體上設定"大版水平置中"即可印在紙張中央



調整完後的大版印紋區域就可以位於紙張的中央了



結果與檢討

在整個測試的過程當中,我們發現客戶確實有這樣的需求,看整本的打樣方式。
優點
        1.    以一本書為導向的打樣方式

        2.    接近實體的印刷品之厚度,而且整齊美觀

        3.    不需像傳統打樣之後還必須對齊貼合兩張紙之後再摺疊

        4.    由於充份利用一張紙的兩面性,減少了紙張的成本

        5.    具環保概念

缺點:由於紙張列印出來之品質由您來決定才是客觀的。而在操作方面仍有些不理想的地方有待克服。

l          無論是單張進紙或捲筒進紙,大都必須要有人操作才可完成雙面列印。不夠自動化。(PreProofer可自動翻面)

2          如果紙張或大版印紋區域的尺寸改變了,雖然可採用軟體來解決位置上的問題,但是仍嫌麻煩。變數太多。

未來展望

在未來我們也希望能採用雙面噴頭等高速的機器提高產能。也期望軟硬體能互相搭配得更完美。甚至在少量多樣的裝訂機具上也能有所突破,最好能達到RIP一次就能一方面產生一本數位打樣出來的完整書,另外也能產生給大量生產的機具,如印刷機所需的大版資料。以期能達到更自動化及多媒體的列印方式。



結論

未來展望並非遙不可期,只是發展到那個階段的時候,你己經又開發出與眾不同的經營方向了。而數位印刷不就正是如火如荼的往這個方向發展嗎。雖然是簡單的列印,箇中的經營觀念見仁見智,就看您怎樣看待您的客戶了。



感謝

此次能圓滿完成測試的工作得感謝各方的鼎力相助。
         永豐餘企業(永豐紙業)、宏通卡片 www.yfp.com.tw 2321-6661-256
         AGFA :www.agfa.com.tw (02)2503-9123
         程遠科技: www.chengyuen.com.tw (02)3233-0060
         天下資訊: (02)2302-1183
