  終於盼到您了 Oce CPS900 彩色數位印刷機
  江瑞璋 Mar 20, 2007
  請把你的想法寫信給我:raymond@brainnew.com.tw


摘要

Océ CPS900 彩色數位印刷機一直有很高的評價,特別是在色彩的穩定度方面,被 SEYBLOD 雜誌評比為最穩定的彩色數位印刷機。而筆者卻想要從印刷後加工的角度來看 Océ CPS900 印出來的成品是否夠水準。結果是令人刮目相看的好,難怪 BERTL 也評了 Océ CPS900 為高度推薦採用的機型之一。

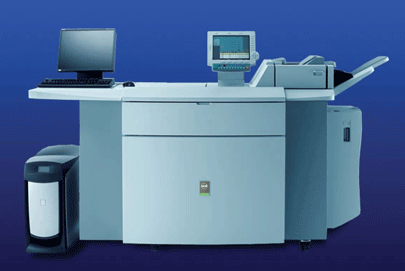

被高度肯定採用的設備, Océ CPS900

 前言
          在 2005 年夏天的時候,我報導了一篇有關於中量級數位印刷機色彩表現比一比的文章,其中色彩穩定性最佳的彩色數位印刷機為 Océ CPS900,今天終於可以在亞洲看到他的廬山真面目了。其中印出來的樣品,你看了都會讚不絕口。


Océ CPS 900 ,其大小約為一張桌面(236cm)的精巧

Océ CPS900 的基本資料
             Océ CPS900 是一台彩色的數位印刷機,除了傳統四色碳粉 CMYK 之外,還增加了其它三種 RGB 碳粉。

根據標準規格的速度 (A4/A3)

30/15

實際測得的每分鐘速度 (A4/A3)

30.5/15.5

碳粉顏色

七色,CMYKRGB

呈像技術

DI (Direct Image)

紙張最小磅數

75

紙張最大磅數

300

可翻面的紙張最大磅數

250

紙張最大尺寸

305 X 457 mm

紙張最小尺寸

203 X 267 mm

分辨力

600 X 2400 mm

開始時的色差變異數

0.93

運轉時的色差值

0.98

穩定七色的奇才 Océ CPS900
          Océ CPS900  的色彩技術與其它的彩色數位印刷機大不相同,在色彩方面出奇的穩定。但也像其它彩色數位印刷機一樣,其目標集中在印刷生產的領域。
          幾年前,當 Océ CPS 700  剛出來的時候,其黃色碳粉不像印刷的黃墨那麼乾淨。如今, Océ CPS 900 所推出的黃色碳粉就顯得相當的乾淨了。而除了 CMYK 四色碳粉之外,還額外增加了可擴大色域空間的 RGB 色粉。

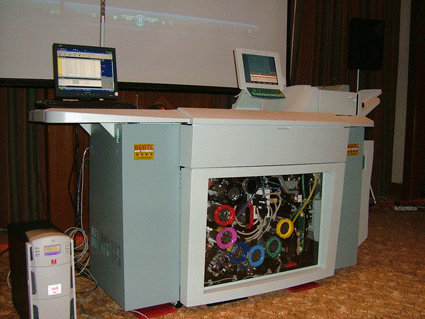

 Océ CPS 900  2007年在馬來西亞發表時,刻意將前蓋換成透明的材質,並標示CMYKRGB七種色粉的位置。此舉不外乎宣示其成像方式不怕光的影響。

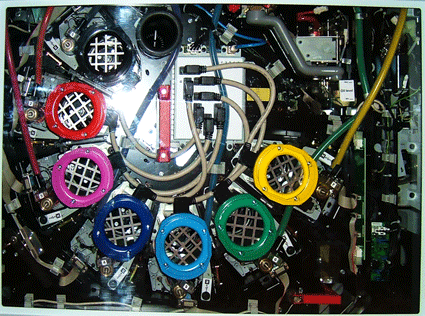

Océ CPS 900  七種色粉的位置,以及中央轉印輥筒的結構

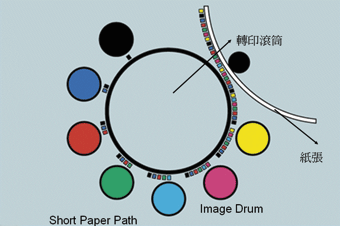

Océ CPS 900 的圖示,共有七色CMYK+RGB,但紙張的路徑非常的短

          在印製的過程當中,色粉的排列方式是錯開的,而不是直接壓在其它色粉上面,也就是不像是三原色墨採用疊印的方式、減色法等來產生顏色。Océ CPS 900 稱此技術為分開的色彩混色 (Partitive Color Mix)。

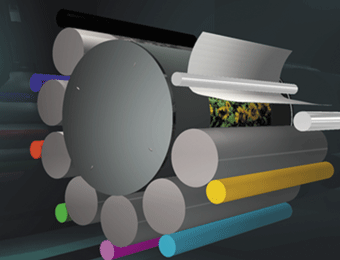

七色色粉會先附著在中央的轉印輥筒上,再一次壓印至紙張

七色色粉先附著在中央轉印輥上的情形

紙張和轉印輥筒只有一次接觸就可以將彩色影像壓印至紙張

         增加三色 RGB 額外色粉的功能最主要是增加疊色的飽和度。如果一個色塊的成份是屬於 M+Y 時,Océ CPS 900  就會以 Red 的色粉來印製,其它如 C+Y, M+C 的情形也是如此。

傳統光電成像與直接成像的比較
          傳統光電成像是在接收數位訊號後,經由雷射光或雷射二極體產生光至光導體後,將光轉換成電至成像單元,色粉附著至成像單元後,再經由靜電方式讓碳粉附著於紙張完成印刷的動作 ,然而此過程就是最容易發生碳粉在靜電轉移〞跳〞的過程當中產生斑點、污染的情形。
          而直接成像的方式其過程則簡單的很多,接收數位訊號後,直接成像單元將附著色粉,然後轉至轉印單元再壓印至紙張完成印刷的動作。
          直接成像的成像輥筒並非傳統的感光輥,沒有雷射或雷射二極體,而是以晶片的方式來決定是否接收色粉,接著再一色一色的將色粉轉印至轉印輥筒,最後再一次將所有的色粉壓印至紙張上。

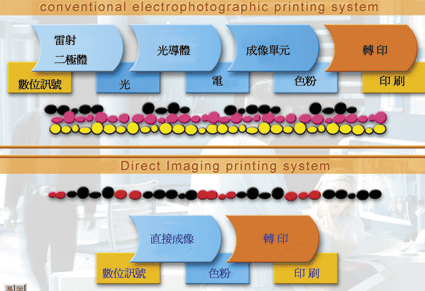

傳統光電成像與現今直接成像方式的比較。
傳統是由雷射光或數千 個雷射發光二極體做為介質,以InLine方式而言,每個單元都需要有獨立的雷射光源和感光輥筒。因此在傳統的光電成像方式就需要時常校正色彩和高度的維護成本。

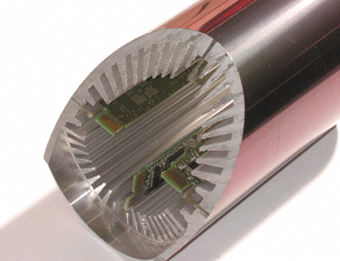

直接成像輥的構造圖,內部為晶片,而非傳統的雷射光或雷射二極體的光輥     圖:進詠實業提供

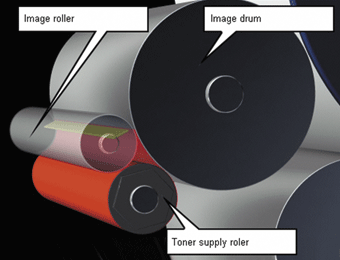

直接成像的三大單元:成像輥(image roller)、色粉供應輥、轉印單元(image drum)

七色色粉同樣附著在轉印輥之後,才一次將色粉壓印至紙張上 ,所以紙張在機器內部行走的路徑非常的短,也就自然而然減少了許多紙張所產生的卡紙、夾紙等問題

直接成像的色粉是依序轉印至轉印單元,Océ宣稱其色粉排列的方式是減少重疊以增加與紙張的附著能力,最後才一次壓印至紙張上


          傳統光電成像與直接成像的比較表

傳統光電成像

直接成像

紙張路徑

電力充電

4~8次

單次

雙面列印紙張路徑

碳粉轉移

靜電方式

直接壓印

顯影組老化問題

需要,有老化問題

不需要

融合溫度

較高

較低

融合油

需要

不需要

不需校正顏色
            Océ CPS900 不像其它彩色數位印刷機一樣,大部份都需要定期做自我校正才能維持好的生產品質,Océ CPS900 不需要任何方式的色彩校正就可以管好色彩。因為,Océ CPS900 採用了獨家 DI (Direct Imaging) 的技術,此方法為七色碳粉經由中心的成像輥筒,然後直接壓印至紙張上面,此中心成像輥筒猶如印刷機的橡皮輥筒,如此簡單的動作就不需再做額外的色校正了。


看起來像同一張印刷品的色彩表現

實際上是由不同紙張磅數所印出來的結果。但Océ CPS900 仍可以不費吹灰之力將色彩做得淋漓盡致

         Océ CPS 900  在紙張翻面印刷時的操控性也是很穩定的,因為機器內部的溫度只有 100℃,此意味著對紙張尺寸的伸縮影響不是很大,也就很容易保持住雙面列印時前後頁的套準度。
          在印刷品質方面,視覺上看起來整體的影像是非常的平順和夠紮實的感覺,亮部和暗部的層次看起來也表現的很豐富,最難得的是在灰層次的表現能夠以穩定的色彩忠實呈現灰而不偏色的感覺。顯示其色彩的穩定不旦是機器夠穩定而且也將色彩管理的很好。

        從印刷機的主要結構看 Océ 數位印刷機
        Océ CPS900  印出來的感覺很像傳統印刷機的印刷品。主要原因就是採用了 DI (Digital Imaging) 的 COPY PRESS 技術,可以很輕易的將色粉壓至紙張的深處。在傳統平版印刷機的結構上主要分為三部份:版輥、橡皮輥、和壓力輥

>版輥

主要的印紋訊號是在版上,然後水和油墨會由水輥和墨輥將水和油墨送至版上,由於平版印刷的版材,其印紋為親油墨而拒水,非印紋的地方卻是親水而拒油墨的,所以版上面的油墨就會很自然的停留在印紋區

橡皮輥

然後再將油墨轉移至橡皮輥筒上

壓力輥

再經由壓力作用,將橡皮上的油墨轉印至紙張上完成印刷的動作

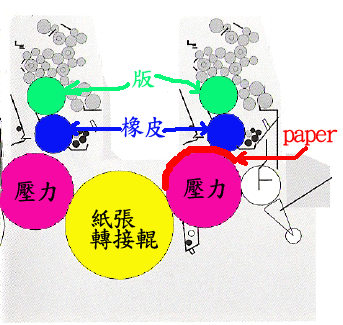

此圖顯示共有二座印刷單元,但結構完全一樣,都具有三大輥筒:版輥、橡皮輥、和壓力輥。而Océ CPS900  的結構就有點類似傳統平版印刷機的構造。

          Océ CPS900 數位印刷機,在色粉相對應於平印機的版輥,轉印輥筒相應於平印機的橡皮輥,最後再藉由壓合的動作將色粉或油墨印至紙張上。最大的差別是傳統平印機需要有水的供應才能進行量產,而 Océ CPS900  則不需要任何的水就可以印刷,而且是可變印紋的型式。

      傳統平印與數位印刷的比較
          傳統平印有其優點和缺點,數位印刷也一樣,為了要找出 Océ CPS900  的適用性,不妨做個比較表也就容易界定應用面了。

傳統平版印刷

 Océ CPS900

速度

快(每小時可達12000轉,一般都是八頁一張全紙)

慢(每小時約2000張A4)。產能約只有傳統平印的百分之二

紙張適用性

換紙的彈性

弱(需事先調整紙張厚度等參數)

一次一本

簡單

後加工性

設計者的觀念

與以前的經驗類似

需重新教育

結語---跳脫印刷的思維

當專家說此品質可以了,但專家只是站在印刷的角度來看待此事而已。而您該用什麼樣的經營模式來服務您的客戶呢?除了繼續發揮您印刷的專才之外,也請您跳開印刷的思維,善用板型、網路 溝通的方式才能開創出少量多樣,也就是量多的業務形態,嘗試讓設計者也能很輕易的將您的經驗發揮在創意當中,那你就是為未來的成功預先舖了一條寬敞的道路了。

參考資料
1. Océ
2. 進詠實業股份有限公司:(02)2795-6069
